Какво е габион?
Метална кошница, напълнена с камък, и в същото време подпорна стена, ограда, шумозаглушител и архитектурен елемент. Тук е всичко за габионите: как са устроени, какви видове има, по какви стандарти се произвеждат, с какво се пълнят, как се монтират, колко струват и какво се обърква най-често.
Какво е габион: определение и произход
Габионът е обемна кошница от метална мрежа, напълнена с камък. Толкова е простото определение. Кошницата държи камъните заедно, камъните дават тегло и плътност, а двете заедно образуват конструкция, която работи като масивна стена, без бетон, без кофраж и без фундамент в класическия смисъл.
Думата идва от италианското gabbione „голяма клетка“, от gabbia и латинското cavea, тоест клетка. Името е буквално: това наистина е клетка за камъни.
Кратка история
Плетени кошове, пълнени с пръст и камък, се използват за укрепления столетия наред, при обсади, при укрепване на брегове, при полеви фортификации. Модерният габион се ражда в Италия: семейство Макафери произвежда габиони под формата на чували още от 1893 г., а кутиевидният габион от поцинкована мрежа се утвърждава и патентова в началото на XX век.
Оттогава принципът не се е променил, сменили са се само материалите. Днес мрежата е от стомана с цинково-алуминиево покритие, а понякога и с допълнителен полимерен слой, което вдига срока на живот в пъти.
Габионът не е „ограда с камъни отвътре“. Той е гравитачна конструкция работи със собственото си тегло. Затова височината, дебелината и пълнежът не са въпрос на вкус, а на изчисление.
От какво се състои един габион
Отвън изглежда като една кутия. Всъщност е сглобка от няколко елемента, всеки от които има конкретна задача.
- Панели от мрежа дъно, четири стени и капак. При електрозаварените габиони са отделни плоскости, при плетените, едно платно, прегънато в кутия.
- Съединителни елементи спирали, скоби (клипси) или тел. Те свързват панелите в кутия и съседните кутии помежду им. Слабото съединение е най-честата причина за деформация.
- Дистанцери (тяги) телове или шпилки, които свързват предната и задната стена отвътре. Без тях натискът на камъка издува стените и габионът „получава корем“.
- Преградни стени при по-дългите кошове разделят обема на клетки от по 1 м, за да не се слегне камъкът неравномерно.
- Пълнеж камъкът. Той е 95 % от масата и цялото лице на съоръжението.
Дистанцерите не са опция. Габион с височина 1 м и дебелина 50 см без вътрешни връзки се издува видимо още първата година, а при подпорна стена това е началото на проблем.
Видове габиони
Разделят се по два признака, как е направена мрежата и каква форма има кошът.
По изработка на мрежата

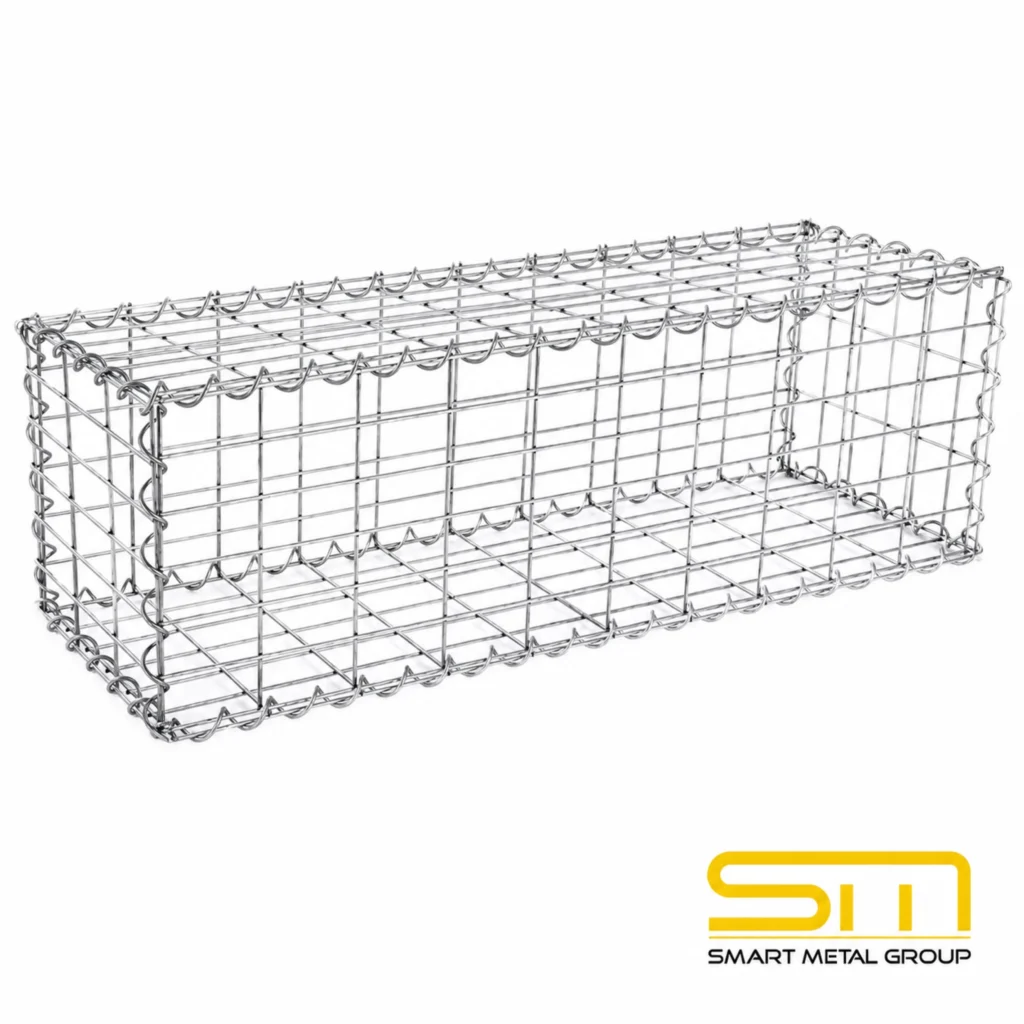

Електрозаварени
Прави телове, заварени в пресечните точки, с правоъгълни отвори. Държат формата си идеално, ръбовете са прави, лицето е равно. Това е изборът за огради, декоративни стени и всичко, което се гледа отблизо.
Най-търсени
Плетени (усукани)
Шестоъгълна мрежа с двойно усукване. По-гъвкави са и понасят слягане на основата, без да се късат, ако една тел поддаде, мрежата не се разплита. Класиката за брегоукрепване и големи инфраструктурни обекти.
За тежки условия

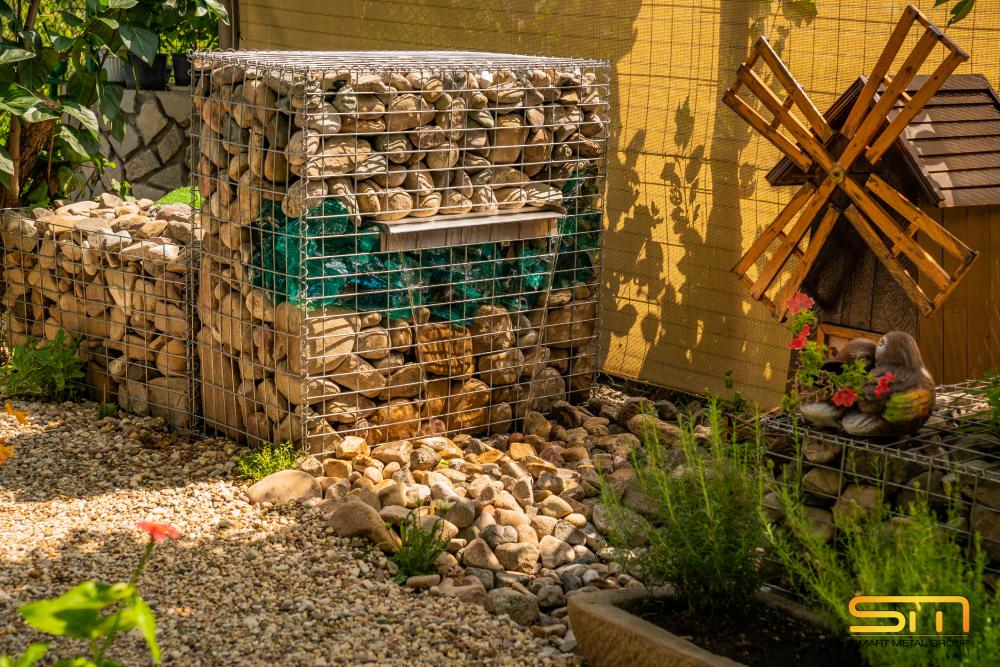

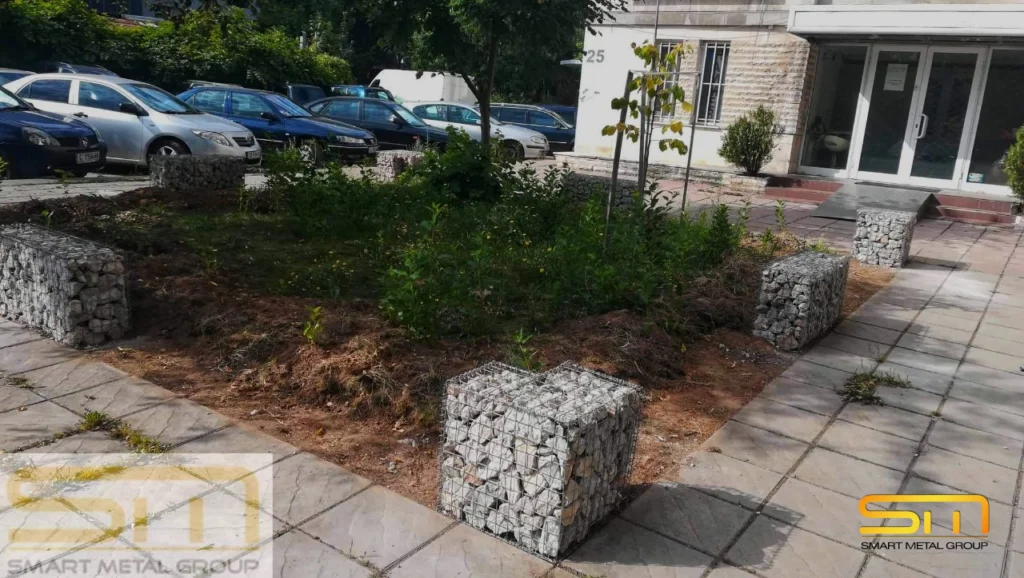

Декоративни
Същата конструкция, но с акцент върху вида, по-дребна клетка, подбран камък, комбинации със стъкло, дърво или осветление. Използват се за градински стени, пейки, кашпи и фасадни елементи.
Акцент в двораПо форма
| Вид | Типична височина | За какво служи |
|---|---|---|
| Кутиевиден габион | 0,5 – 1,0 м | Подпорни стени, огради, тераси, най-разпространеният вид |
| Габионен матрак | 0,17 – 0,50 м | Облицовка на откоси, дъна на канали, защита срещу ерозия |
| Габионен чувал | променлива | Аварийни укрепвания, работа под вода, труднодостъпни места |
| Габионна колона | 1,0 – 2,5 м | Стълбове на огради, портални елементи, акценти |
Разгледайте подробно електрозаварените габиони, плетените габиони и декоративните габиони.
Стандарти, тел и покрития
Тук е разликата между габион, който издържа десетилетия, и такъв, който ръждясва след няколко зими. Мрежата е единственото, което държи камъка, ако тя си отиде, си отива и съоръжението.
Европейските стандарти
- EN 10223-3 шестоъгълна усукана мрежа за габиони и матраци.
- EN 10223-8 заварени габионни изделия.
- EN 10244-2 цинкови и цинково-алуминиеви покрития върху стоманена тел, с класове по дебелина на покритието.
- EN 10245 органични (полимерни) покрития върху тел.
Когато оферта не споменава нито един стандарт, това обикновено значи, че телта е поцинкована „на око“.
Покрития: какво издържа колко
| Покритие | Какво представлява | Къде е подходящо |
|---|---|---|
| Поцинковано (Zn) | Класическо цинково покритие, обикновено 30–260 г/м² според класа | Сухи, неагресивни места; най-икономичният вариант |
| Galfan (Zn-Al 5 %) | Цинково-алуминиева сплав; издържа в пъти по-дълго от обикновения цинк при същата дебелина | Стандарт за подпорни стени и всичко конструктивно |
| Galfan + PVC / PA6 | Полимерен слой върху сплавта, механична и химична защита | Край вода, при соли, в промишлена среда, при обледеняване |
| Неръждаема стомана | AISI 304/316 | Крайбрежие, басейни, представителни обекти; най-скъпо |
Срокът на живот не е едно число, зависи от средата. По класификацията за корозивност на атмосферата (EN ISO 9223) в чист селски или градски въздух добре защитена мрежа работи десетилетия, докато в силно солена или промишлена среда срокът пада многократно. Затова покритието се избира според мястото, а не според каталога.
Дебелината на телта също има значение: при заварените габиони обичайно се работи с Ø3, Ø4 и Ø5 мм, а при плетените, с двойно усукана тел с по-малък диаметър, но с по-добра гъвкавост. Колкото по-висока е стената, толкова по-дебела тел иска.
Размери, клетка на мрежата и тегло
Габионите се произвеждат в модулни размери, които се комбинират. Дължината се набира от кошове, височината, от редове един върху друг.
| Клетка на мрежата | Обичайна тел | Типично приложение |
|---|---|---|
| 5 × 5 см | Ø3 – Ø4 мм | Огради и декоративни стени с по-дребен камък; най-плътният вид |
| 10 × 5 см | Ø4 – Ø5 мм | Най-търсеният вариант за огради и подпорни стени |
| 10 × 10 см | Ø4 – Ø5 мм | По-едър камък, по-мащабен вид, по-ниска цена на кв.м |
| 6 × 8 и 8 × 10 см (шестоъгълна) | двойно усукана | Плетени габиони и матраци за брегоукрепване |
Колко тежи един габион
Насипаният камък в габион тежи около 1,4 – 1,8 тона на кубичен метър в зависимост от вида и фракцията, по-ъгловатият камък оставя повече празнини, по-плътната скала тежи повече. За бърза сметка се приема 1,5 т/м³.
| Размер на коша | Обем | Приблизително тегло с камък |
|---|---|---|
| 100 × 50 × 50 см | 0,25 м³ | ~375 кг |
| 100 × 100 × 50 см | 0,50 м³ | ~750 кг |
| 200 × 100 × 50 см | 1,00 м³ | ~1 500 кг |
| 200 × 100 × 100 см | 2,00 м³ | ~3 000 кг |
Точните количества за вашите размери, мрежи, камък в тонове и ориентировъчна стойност, можете да сметнете в калкулатора за габиони.

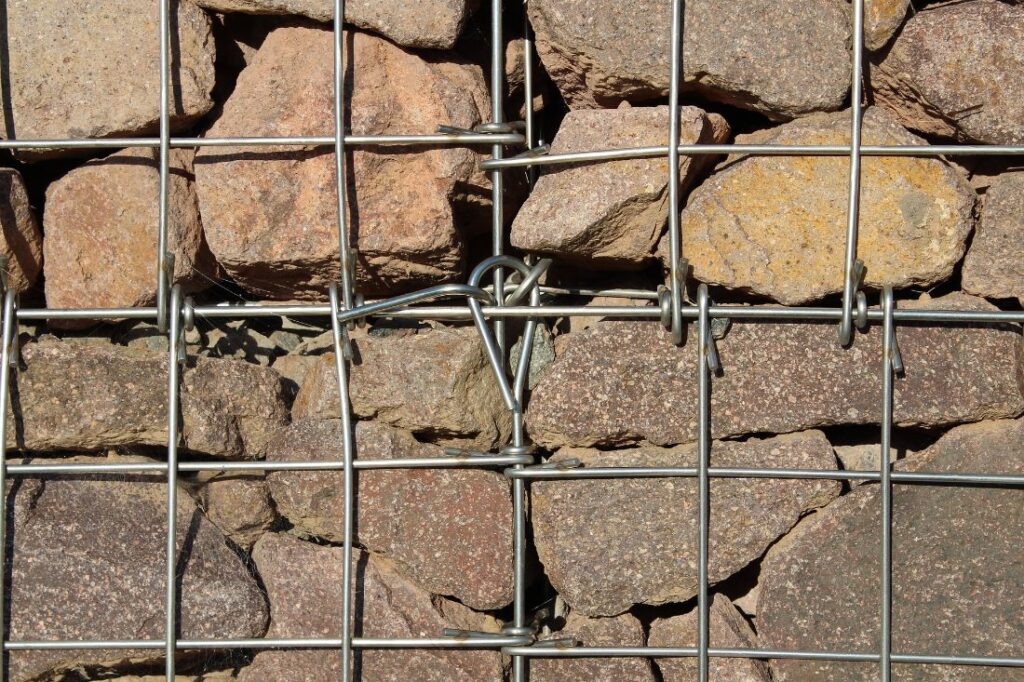

Камъкът за пълнеж
Камъкът е лицето на габиона и 95 % от теглото му. Изборът му решава и как ще изглежда съоръжението, и дали ще стои стабилно.
Правилото за фракцията
Най-дребният камък във фракцията трябва да е поне 1,5 пъти по-голям от отвора на мрежата. При клетка 5 × 5 см това значи камък от поне 7,5 см нагоре. Ако това правило се наруши, дребният материал пропада през мрежата, габионът се слята и коремът му хлътва още първата година.
Най-използваните фракции
- 45 – 90 мм за тесни габиони и декоративни елементи с по-фина текстура.
- 63 – 120 мм най-търсената фракция за огради и подпорни стени.
- 80 – 150 мм за по-едри панели и за лицевите страни, когато търсите мащабен вид.
Видове камък
| Вид | Как изглежда | Забележка |
|---|---|---|
| Сив трошен камък | Ъглест, заклинва се, сиви до сивкаво-бели тонове | Най-икономичният и най-често използваният |
| Речен камък | Гладък, овален, меки тонове, наситени когато е мокър | По-слабо заклинване, не за високи конструктивни стени |
| Декоративен бял / цветен | Светъл, чист на цвят | Често само отпред, с по-евтин пълнеж във вътрешността |
| Редени плочи | Строги хоризонтални редове, наредени на ръка | Най-скъпото по труд, но и най-ефектното |
| Стъкло, керемиди, дърво | Нестандартни решения, често с осветление | Само за декоративни, ненатоварени елементи |
Мек или ронлив камък (някои варовици и шисти) се рони от замръзване и слънце. За външна стена, която трябва да стои 30 години, се използва плътен, устойчив на мраз камък.
Повече за видовете и цените, в страницата инертен материал за габиони.
Как работи габионът
Габионната подпорна стена е гравитачна: тя не се захваща за нищо, а задържа земната маса със собственото си тегло и с триенето в основата. Оттук следват три неща, които определят цялото проектиране.

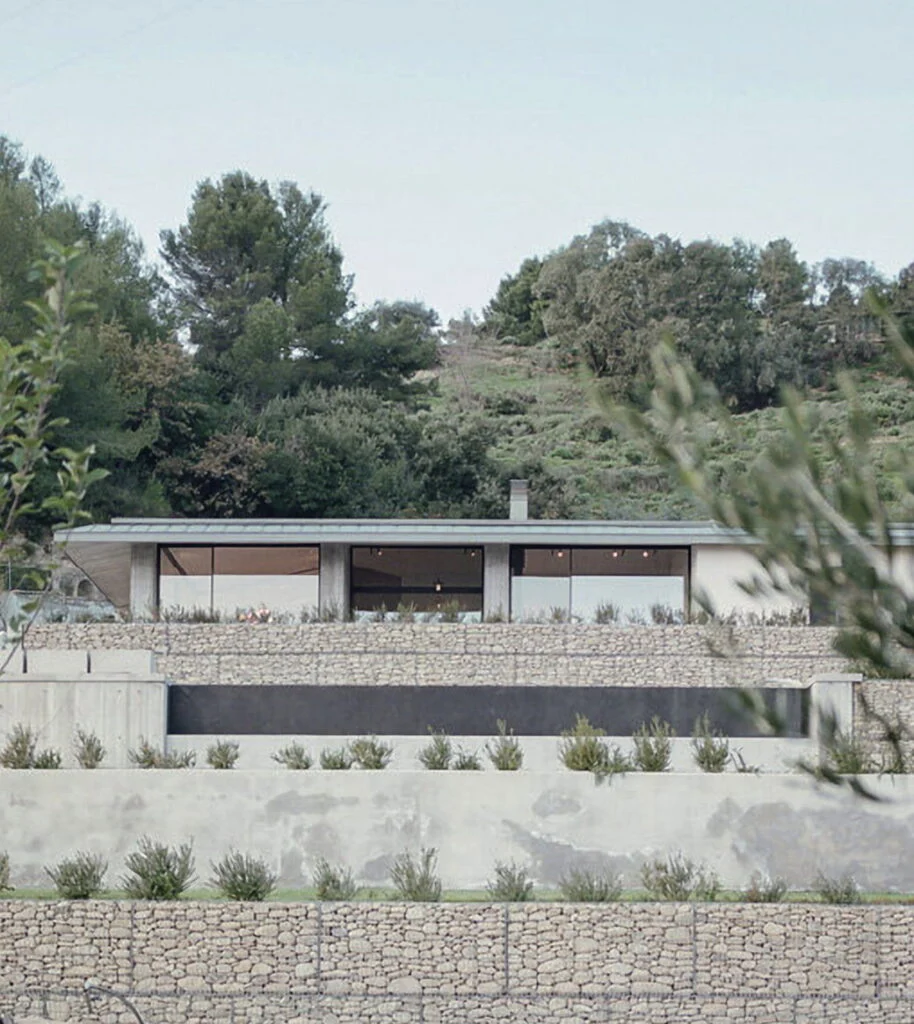

Затова габионните стени често се изпълняват стъпаловидно или с лек наклон назад (наклон на лицето към насипа). Така резултантната сила пада по-навътре в основата и стената е по-стабилна при същото количество материал.
За какво се използват габионите

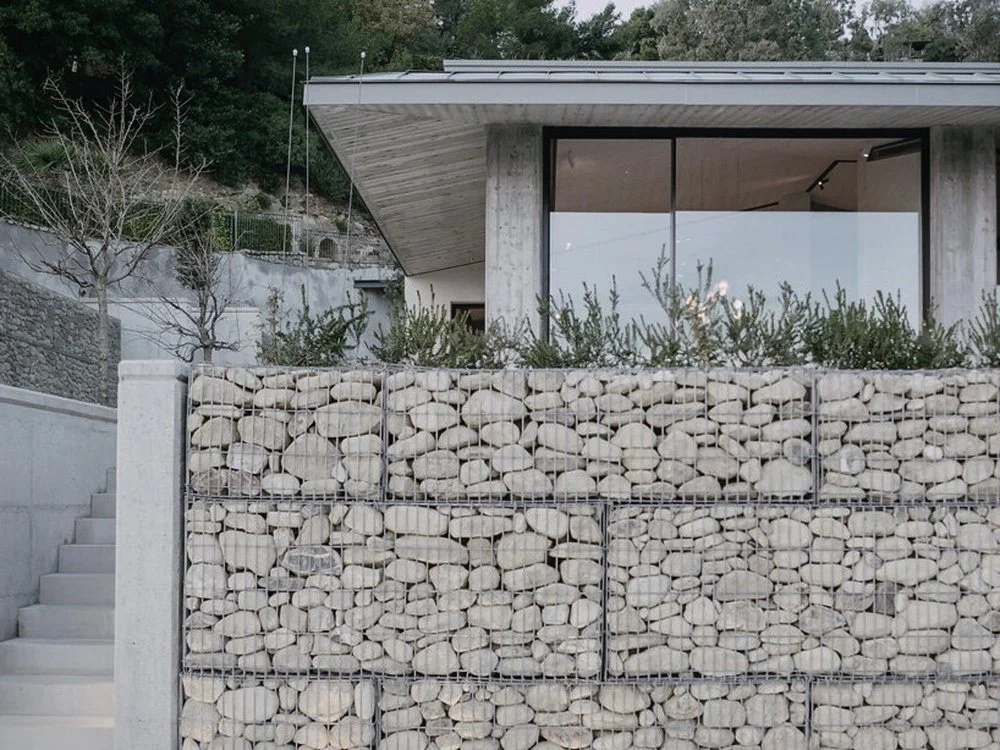

Габионни подпорни стени
Това е приложението, при което габионът наистина замества инженерно съоръжение. Ако стената е по-висока от около метър и половина или носи натоварване отгоре, път, паркинг, сграда, тя вече е конструкция и иска изчисление, не само добра воля.
Какво се проверява при проектиране
- Преобръщане стената да не се завърти около предния ръб на основата.
- Плъзгане да не се измести хоризонтално по основата си.
- Носимоспособност на почвата основата да не потъне.
- Обща устойчивост на откоса цялата земна маса заедно със стената да не се свлече.
- Вътрешна устойчивост връзките между отделните кошове да поемат срязващите усилия.
Практически правила
- Основата се полага върху уплътнен трошен камък, не върху растителен слой и не върху разкаляна пръст.
- Първият ред се вкопава, обичайно с около 10 % от височината на стената, минимум 15 – 20 см.
- Стъпаловидно изграждане назад, а не право нагоре, при по-висока стена.
- Задължителен геотекстил между насипа и габиона.
- Дренажна тръба в основата, когато има приток на вода.
Не изграждайте сами подпорна стена над 1,5 м, която носи път, паркинг или сграда. Разликата между добре и зле изпълнена стена се вижда чак когато е късно.
Габионни огради
Оградата е най-честото приложение в двора. Габионът тук решава няколко неща наведнъж: не се вижда през него, не иска боядисване, не гние и изглежда като част от терена, а не като поставен върху него.
Плътна габионна ограда
Габиони по цялата дължина, обикновено с дебелина 20 – 30 см. Максимална плътност, звукова и визуална изолация.

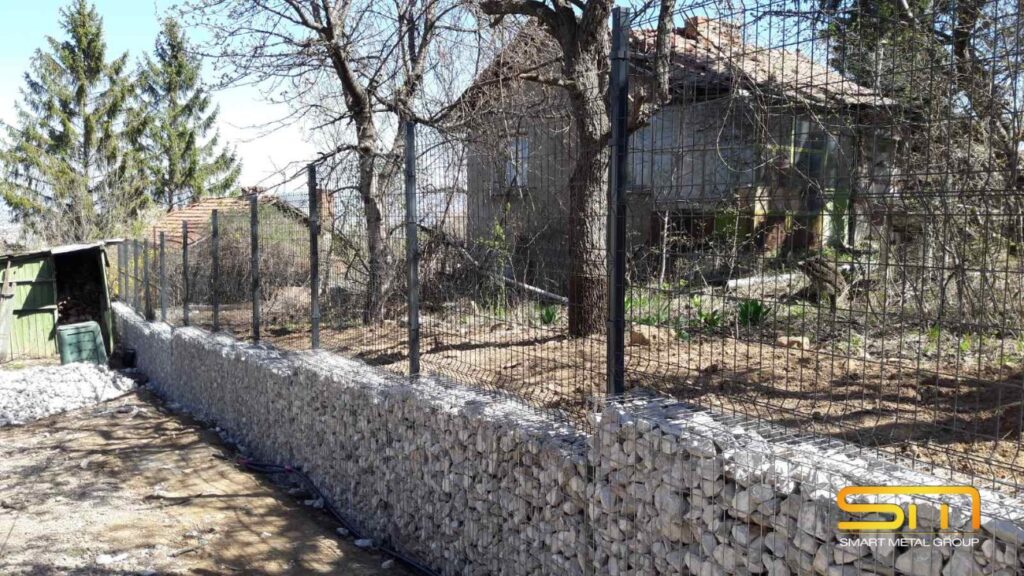

Габиони и оградни пана
Габионни колони през 2 – 3 м, между тях пана. По-икономично и по-леко на вид.

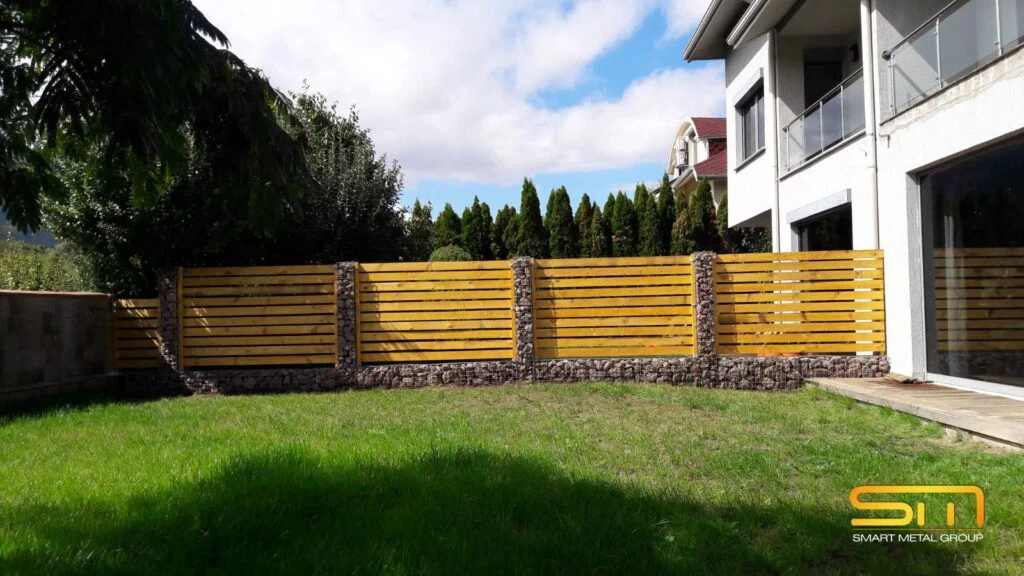

Габиони и дърво
Комбинация от камък и дървени летви, топъл контраст, много търсен за модерни къщи.
Вижте системите Premium, Smart и Renovation, както и комбинациите с оградни пана, оградни мрежи и дървени летви.

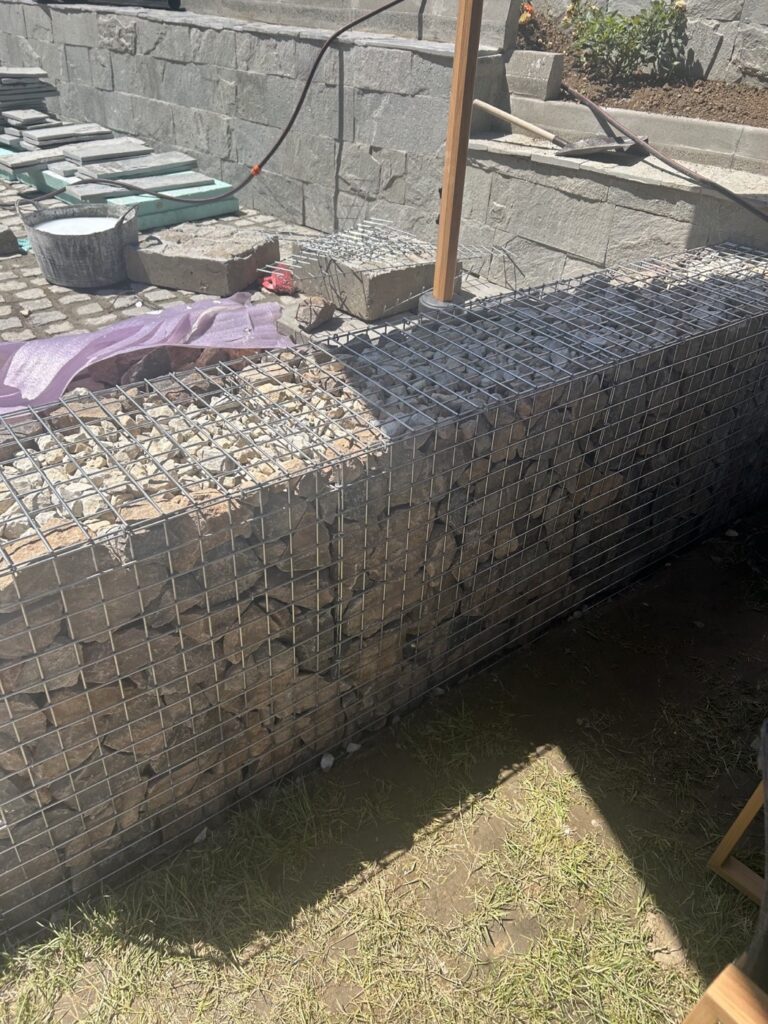

Монтаж стъпка по стъпка
Габионът е от малкото конструкции, които се изграждат без кран, без бетон и без да чакате да изсъхне. Но редът на действията има значение.
Ако предпочитате да не се занимавате, вижте монтаж на габиони и изработка по размер.
Дренаж и геотекстил
Габионът пропуска вода, но пропуска и фини частици. Ако между насипа и камъка няма преграда, пръстта постепенно се измива през фугите, насипът зад стената се слята, на терена отгоре се появява хлътване, а лицето на габиона се зацапва.
Геотекстилът решава точно това: пропуска водата, задържа частиците. Полага се откъм насипа, по цялата контактна повърхност, със застъпване.
При стени, зад които се събира вода, в основата се полага и дренажна тръба, обвита с филтър, с отвеждане встрани от съоръжението.
Повече за материала, в страницата геотекстил. За укрепване на самия терен и за настилки върху слаба основа вижте и геоклетките.
Колко струва един габион
Няма една цена на квадратен метър, защото габионът се състои от три отделни пера, които се движат независимо.
| Перо | От какво зависи | Дял в цената |
|---|---|---|
| Мрежи и аксесоари | Клетка, дебелина на телта, покритие, размери | Обикновено най-голямото при ниски стени |
| Камък | Вид, фракция, количество и най-вече разстояние до кариерата | Расте бързо при по-дебели стени |
| Труд и механизация | Достъп до обекта, височина, ръчно редене или насипване | Ръчното редене може да удвои труда |
Какво поскъпва и какво евтинява
Сметнете количествата и ориентировъчната стойност за вашите размери в калкулатора, а за камъка и доставката поискайте оферта.
Предимства и недостатъци
Габионът е прав избор, когато имате денивелация, вода, слаба основа или искате нещо, което изглежда като част от мястото. Не е прав избор, когато нямате място по дебелина или когато търсите гладка фасада.
Габиони или бетонна подпорна стена
| Показател | Габионна стена | Бетонна стена |
|---|---|---|
| Фундамент | Уплътнена трошенокаменна основа | Армиран фундамент, често с изкоп |
| Вода зад стената | Минава свободно | Иска дренаж и барбакани |
| Слягане на основата | Деформира се, но не се чупи | Пука се |
| Време за изпълнение | Веднага, без изчакване | Технологични паузи за набиране на якост |
| Дебелина | По-голяма | По-малка |
| Външен вид | Естествен камък, озеленява се | Гладка повърхност, иска облицовка |
| Демонтаж | Разглобява се | Разрушава се |
Най-честите грешки
Поддръжка и срок на живот
Габионът е от малкото съоръжения, които на практика не искат поддръжка. Няма какво да се боядисва, да се маже или да се сменя периодично.
- Веднъж годишно поглед по лицето за издути места или слегнал камък; при нужда се долива камък отгоре.
- След силен дъжд при стени край вода, проверка дали не е отмит материал в основата.
- Растителност ако не я искате, се маха на ранен етап; ако я искате, габионът се озеленява отлично.
- Повреда отделен кош може да се отвори, да се пренареди камъкът и да се затвори, без да се пипа останалото.
Срокът на живот се определя основно от покритието на телта и от средата. В обичайна за България градска или селска среда качествено защитена мрежа работи десетилетия; край сол, в промишлена зона или в постоянна влага срокът е чувствително по-кратък и там се залага PVC или неръждаема стомана.
Още изпълнени обекти има в реализираните проекти.
Често задавани въпроси
Колко камък влиза в един габион?
Обемът на коша, умножен по около 1,5 тона на кубичен метър. Габион 100 × 50 × 50 см е 0,25 м³, тоест около 375 кг камък. За точна сметка по вашите размери използвайте калкулатора.
Трябва ли фундамент за габионна ограда?
Не в класическия смисъл. Нужна е уплътнена трошенокаменна основа с дебелина 10 – 20 см върху здрава почва. Бетонов фундамент се прави само при специфични случаи, много слаба почва или високи колони.
Колко издържа един габион?
Зависи почти изцяло от покритието на телта и от средата. В обичайни условия качествена мрежа с Galfan покритие работи десетилетия. Край море, соли или в промишлена среда срокът пада значително и там се използва PVC или неръждаема стомана.
Може ли да си направя габионна ограда сам?
Да, ако става дума за ниска ограда или декоративна стена, сглобяването не иска специална техника. При подпорна стена над 1,5 м или при натоварване отгоре е по-разумно да се възложи на екип, защото грешките там са скъпи.
Какъв камък е най-подходящ?
Плътен, устойчив на мраз, с фракция поне 1,5 пъти отвора на мрежата. Най-често се използва сив трошен камък 63 – 120 мм. Декоративният камък обикновено се слага само отпред.
Ръждясват ли габионите?
Правилно подбраната мрежа не ръждясва в рамките на проектния си живот. Появата на леки петна по повърхността не означава конструктивен проблем. Проблем възниква при евтина, тънко поцинкована тел в агресивна среда.
Габионът задържа ли шум?
Да. Масата и неравната повърхност поглъщат и разсейват звука значително по-добре от лека ограда. Затова габионните стени се използват край пътища и натоварени улици.
Може ли да се озеленява?
Да. Пълзящи растения се захващат отлично за мрежата, а при специално оставени джобове може да се засажда директно в стената. Част от габионните системи са проектирани точно за това.
Колко време отнема монтажът?
Габионът няма технологични паузи, работи се непрекъснато. Ограда от порядъка на 20 – 30 метра обикновено се изпълнява за няколко дни, в зависимост от достъпа и от това дали камъкът се реди на ръка.
Нужно ли е разрешение за габионна стена?
Зависи от височината, местоположението и предназначението. Ниска градинска стена в собствен имот обикновено не изисква строителни книжа, докато подпорна стена, която носи път или засяга съседен имот, е строеж с всички произтичащи изисквания. Проверете конкретния случай в общината по местонахождение, това е въпрос към техническата служба, не към доставчика.
